Как сделать эрлифт для откачки ила своими руками: принцип работы

Для создания эрлифта (аэролифта), способного эффективно откачивать ил и взвеси, необходимо использовать принцип разности плотностей. Сжатый воздух, смешиваясь с жидкостью в нижней части трубы, снижает общую плотность смеси, заставляя её подниматься вверх под действием давления окружающего столба воды.

Принцип работы и физика процесса

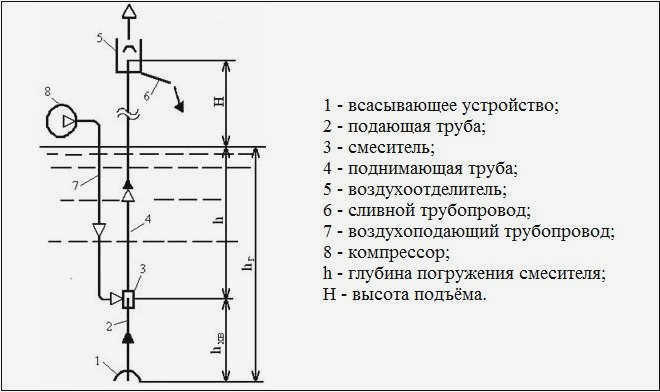

Эрлифт работает на основе взаимодействия сообщающихся сосудов. В вертикальную трубу (водоподъемник) через нижний узел (смеситель или воздухораспределительную камеру) подается сжатый воздух. Воздух создает пузырчатую смесь, плотность которой (ρ_см) значительно ниже плотности чистой жидкости (ρ).

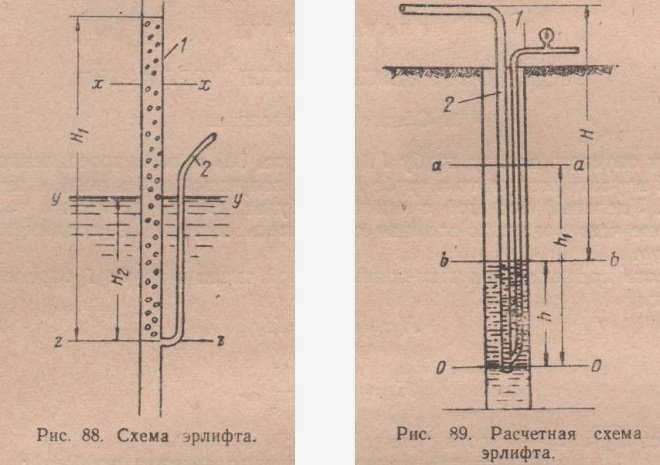

Согласно закону равновесия, наружный столб воды стремится уравновесить более легкий столб смеси внутри трубы. Математически это описывается формулой: ρ · H_п = ρ_см · (H + H_п) Где H_п — глубина погружения трубы, а H — высота подъема жидкости.

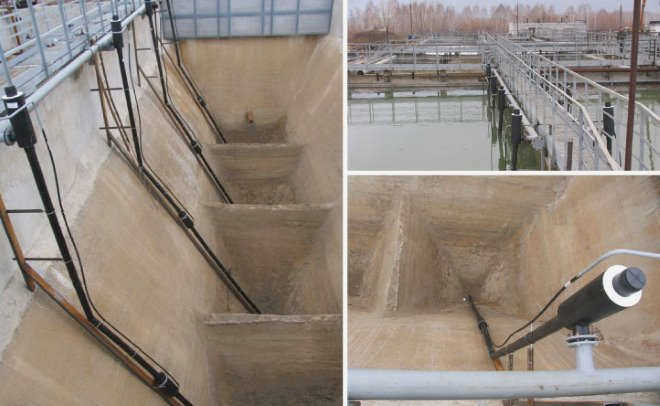

Для откачки ила эрлифт идеален. В отличие от центробежных насосов, здесь нет движущихся частей, которые могут заклинить из-за твердых частиц или густого осадка. Система устойчива к «зарастанию» отверстий и способна перекачивать жидкости с неограниченным содержанием взвеси.

Расчет параметров системы

Прежде чем собирать устройство, нужно рассчитать глубину погружения смесителя (H) и подобрать компрессор. Ошибки в расчетах приведут либо к отсутствию подъема, либо к колоссальным затратам энергии.

Глубина погружения

Глубина погружения смесителя зависит от динамического уровня воды (h_дин) и коэффициента погружения (k). Формула выглядит так: H = k · h_дин

Коэффициент k подбирается в зависимости от глубины:

• При h_дин 15 м: k ≈ 3–2,5;



• При h_дин 15–30 м: k ≈ 2,5–2,2;

• При h_дин 30–60 м: k ≈ 2,2–2;

• При h_дин 90–120 м: k ≈ 1,8–1,6.

Важно помнить: если k < 1,6, КПД будет критически низким. Если же k > 3, затраты энергии на работу компрессора станут чрезмерными. Средний коэффициент полезного действия (КПД) эрлифта составляет около 0,5.

Выбор компрессора

Для определения необходимого расхода воздуха (W) сначала вычисляется удельный расход (V_0), необходимый для подъема 1 м³ воды. Он зависит от коэффициента c, который связан с выбранным k. Например, при k = 2,5 значение c = 13,1.

Полный расход воздуха рассчитывается по формуле: W = (Q · V_0)/(60) Где Q — требуемый дебит (объем откачиваемой жидкости в м³/ч). Чтобы выбрать компрессор с запасом, используйте значение W_к = 1,2 · W.

Как сделать эрлифт своими руками: инструкция

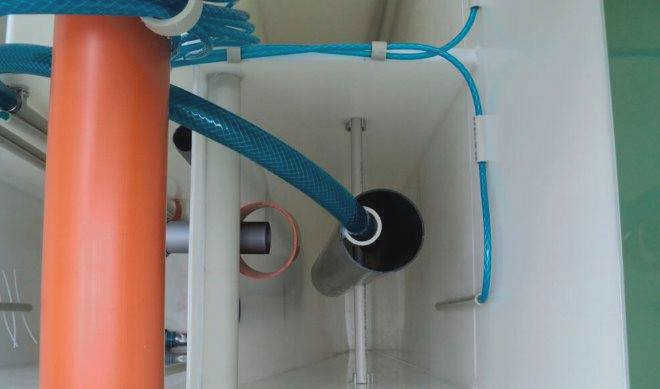

Существует две основные технологии сборки. Первая — нагнетание воздуха через толстую трубу (подходит для нефти и тяжелых сред). Вторая — подача воздуха через тонкую трубку внутри основного канала. Для откачки ила из септика или колодца чаще используют второй, «пузырьковый» метод.

Необходимые материалы

• Основная труба (водоподъемник): металлопластиковая или ПВХ труба диаметром 25–32 мм (для бытовых нужд) или больше для промышленного расхода.

• Воздушная трубка: шланг или жесткая трубка меньшего диаметра (6–16 мм).



• Компрессор: мембранный или винтовой тип (они лучше подходят для создания стабильного давления при малых объемах).

• Соединительные элементы: L-образные переходники, хомуты, резьбовые фитинги.

Пошаговый монтаж

1. Подготовка смесителя. На нижнем конце основной трубы нужно сделать отверстия или установить воздухораспределительную камеру. Если вы делаете простую модель, можно использовать перфорированную трубку из бронзы или нержавеющей стали, которая будет находиться внутри основного канала.



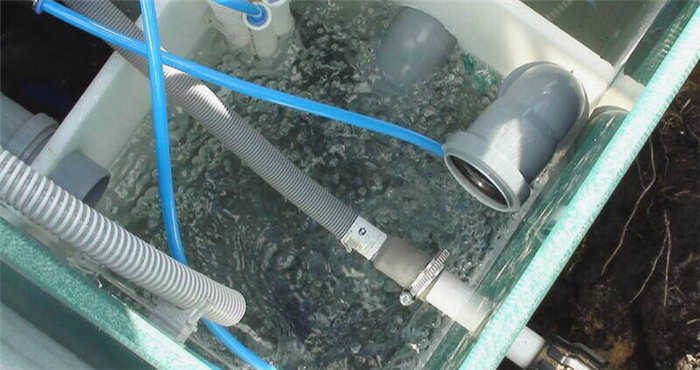

2. Сборка узла подачи воздуха. Подключите воздушный шланг к нижней части основной трубы через переходник. Важно обеспечить герметичность соединения, иначе воздух будет уходить в обход смесителя.

3. Монтаж системы. Опустите собранную конструкцию в зону заиления. Смеситель должен находиться на рассчитанной глубине H.

4. Подключение компрессора. Шланг от компрессора соединяется с воздушным входом эрлифта. Компрессор следует размещать в сухом месте, желательно в защитном корпусе.

Типичные ошибки и нюансы эксплуатации

При самостоятельной сборке часто забывают про давление при пуске. Давление воздуха (p_0) при старте всегда выше рабочего давления (p). При расчетах для скважины учитывайте потери в линии: p ≈ 0,05 МПа. Если компрессор не выдает нужного давления на старте, смесь не начнет подниматься.

Следите за чистотой воздушного фильтра на входе компрессора. При работе с илом пары газов (метан, сероводород) могут проникать в систему. Это вызывает перегрев оборудования. Если тепловое реле отключает компрессор, значит, на нем образовался нагар из органических отложений — устройство нужно разобрать и тщательно промыть.

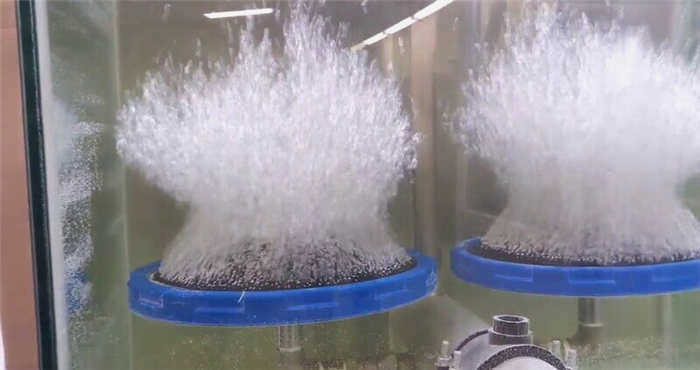

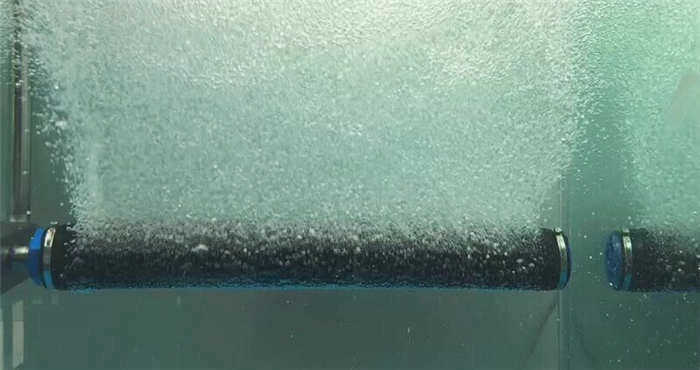

Для систем аэрации септиков используйте мембранные аэраторы. Они способны насыщать 100–120 литров сточных вод кислородом за 60 секунд. При выборе помните: слишком маленькое устройство не обеспечит бактерии необходимым объемом воздуха, и процесс очистки остановится.
