Аэродинамические коэффициенты крыш: расчет и влияние ветра

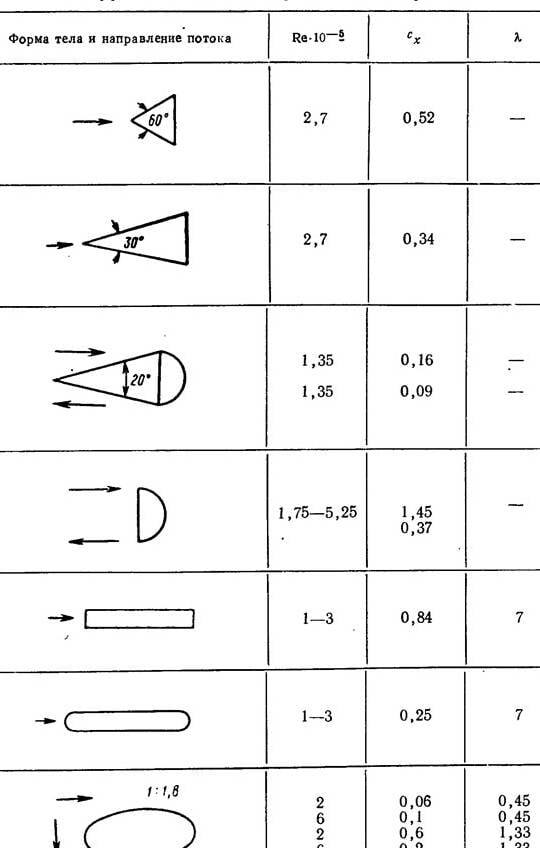

Аэродинамические коэффициенты крыш представляют собой безразмерные величины, которые характеризуют давление на поверхность кровли от напора ветра. Эти значения зависят от геометрии здания и направления воздушного потока. Коэффициент может быть положительным, когда ветер давит на скат, или отрицательным, когда создается эффект разрежения — подъемная сила, стремящаяся оторвать покрытие.
Нормативная база и физика воздействия
Расчет ветрового давления в Российской Федерации должен строго соответствовать актуальным сводам правил. Основными документами являются СП 20.13330.2016 «Нагрузки и воздействия» и СП 17.13330.2017 «Кровли». Проектировщики обязаны использовать эти стандарты для определения пиковых нагрузок, чтобы избежать разрушения несущих элементов или срыва кровельного покрытия.
Механика взаимодействия ветра с крышей включает три типа сил. Касательная сила скользит вдоль поверхности и огибает конёк, стремясь опрокинуть конструкцию. Перпендикулярная сила давит на скат, вдавливая элементы внутрь. Подъемная тяга возникает из-за разницы давлений: на наветренной стороне формируется зона высокого давления, а на подветренной — низкого. Такая разница работает по принципу крыла самолета, создавая мощный «отсос» воздушной подушки.
Пологие скаты особенно уязвимы к подъемным силам. Чем меньше угол наклона, тем выше риск того, что ветер буквально отправит кровлю в свободный полет. Крутые же скаты распределяют нагрузку иначе: здесь преобладают перпендикулярные давления, а касательные силы уменьшаются.
Зонирование и расчет ветровой нагрузки
Важно понимать, что аэродинамическая нагрузка на крышу никогда не бывает равномерной. Согласно требованиям СП 20.13330.2016, поверхность кровли необходимо делить на отдельные участки с разными характеристиками давления. Для двускатных конструкций выделяют зоны F, G, H, I и J.
Каждому из этих участков присваивается свой аэродинамический коэффициент к ветровой нагрузке. Например, в углах и по краям (парапетная зона) значения могут кардинально отличаться от центральной части ската. Если при проектировании использовать средний коэффициент для всей площади, можно допустить критическую ошибку: центр крыши останется избыточно усиленным, а углы сорвет при первом же порыве.
Инженерный расчет ветровой нагрузки на конструкцию выполняется по формуле: W_p = 0,7 · W · k · C
Где компоненты имеют следующий смысл:
-
W — нормативная величина усилия от напора воздуха (берется из карт районирования в приложениях к СП).
-
k — коэффициент, учитывающий высоту сооружения над уровнем земли. Чем выше здание, тем сильнее ветер.
-
C — аэродинамический коэффициент, определяющий конфигурацию кровли и направление набегания потока.
Положительные значения C означают давление на поверхность. Отрицательные показатели указывают на разрежение (отрицательное давление).
Влияние местности и высоты здания
Значения аэродинамических коэффициентов напрямую связаны с типом ландшафта. В строительных нормах выделяют три основных типа местности:
-
Тип А: открытые пространства, побережья морей, степи или тундра. Здесь ветровое воздействие максимально из-за отсутствия препятствий.
-
Тип B: населенные пункты или лесные массивы с деревьями и строениями выше 10 метров.
-
Тип C: плотная городская застройка, где высота зданий превышает 25 метров.
Высота здания также вносит существенную правку в расчеты через коэффициент k. Для открытой местности (тип А) на высоте 100 метров коэффициент достигает 2,0, тогда как в городе (тип С) он составит лишь 1,25. Применение неверного коэффициента к ветровой нагрузке может привести к тому, что конструкция окажется либо слишком дорогой и тяжелой, либо опасной для эксплуатации.
Практические рекомендации по монтажу
Ошибки при монтаже часто связаны с тем, что рабочие рассчитывают количество крепежа «на глазок». Однако точное приложение ветровой нагрузки на кровлю диктует параметры фиксации мембран или листов. При высокой нагрузке необходимо увеличивать плотность шага саморезов и уменьшать ширину рулонов гидроизоляции, чтобы обеспечить надежность в швах.
Чтобы защитить стропильную систему от опрокидывающего момента, нижние концы стропил надежно крепят к кронштейнам, смонтированным в стены. Если направление господствующих ветров неизвестно, закрепление следует производить по всему периметру здания. Общую устойчивость каркаса обеспечивают подкосы и раскосы, сечение которых должно соответствовать климатической зоне объекта.
Для объектов с эксплуатируемой кровлей или террасами важно учитывать не только ветер, но и вес дополнительных элементов. Например, слой грунта толщиной 20 см создает давление около 350–400 кг/м². При проектировании таких зон необходимо закладывать коэффициент запаса прочности не менее 1,4 для долговременных воздействий.
