Характеристики АБ-4-Т/230-М1: параметры и возможности

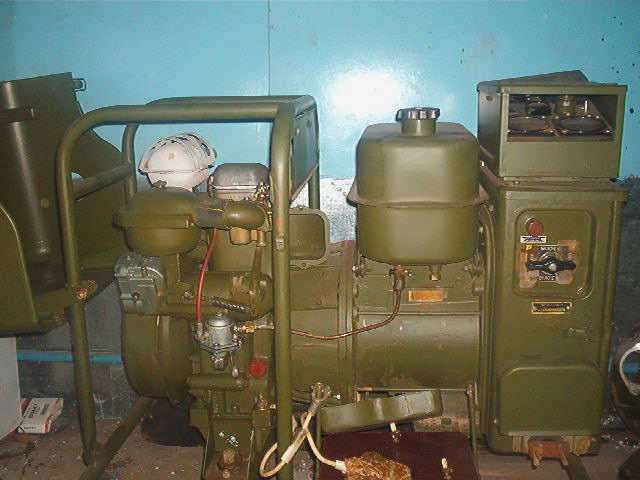

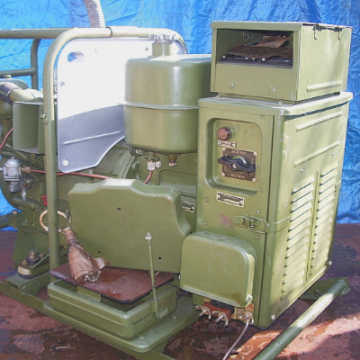

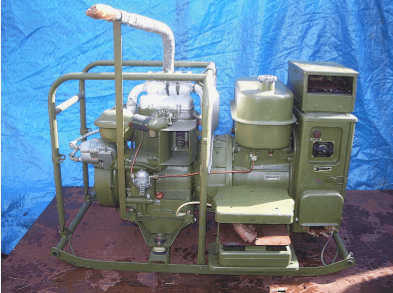

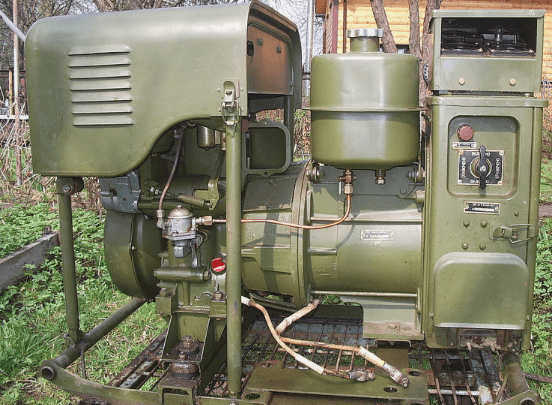

Бензоэлектрическая установка АБ-4-Т/230-М1 выдает номинальную мощность 4 кВт при трехфазном переменном токе с напряжением 230 В. Это унифицированный агрегат, который изначально проектировался для обеспечения энергией мощной радиостанции Р-140м. Установка отличается высокой живучестью электроники и механики. Она способна выдерживать кратковременные перегрузки, значительно превышающие паспортные 4 кВт.

Технические характеристики АБ-4-Т/230-М1

Для точного подбора оборудования важно опираться на конкретные цифры. Ниже приведены параметры агрегата, собранного из двигателя УД-25 (8 л.с.) и генератора ГАБ-4-Т/230-М1.

Параметр	Значение
Номинальная мощность	4 кВт
Коэффициент мощности (cos φ)	0,8
Напряжение номинальное	230 В
Род тока	переменный трехфазный
Частота тока	50 Гц
Номинальная скорость вращения	3000 об/мин
Сила тока (при cos φ = 1,0)	17,4 А
Сила тока (при cos φ = 0,8)	21,8 А
Расход топлива (номинальная нагрузка)	не более 2,6 кг/ч
Расход масла на доливку	не более 0,08 кг/ч
Емкость топливной системы	15–18 л
Время непрерывной работы	24 часа
Масса (без топлива и ЗИП)	200–210 кг

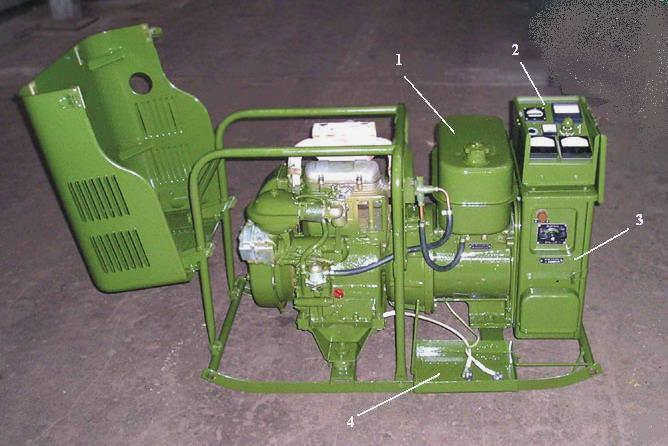

Габаритные размеры установки в металлическом кожухе составляют примерно 1150 мм в длину, 630 мм в ширину и 740 мм в высоту. Конструкция включает двигатель, генератор, блок аппаратуры, приборы, топливный бак, раму, защитный кожух и аккумулятор.

Особенности конструкции и эксплуатации

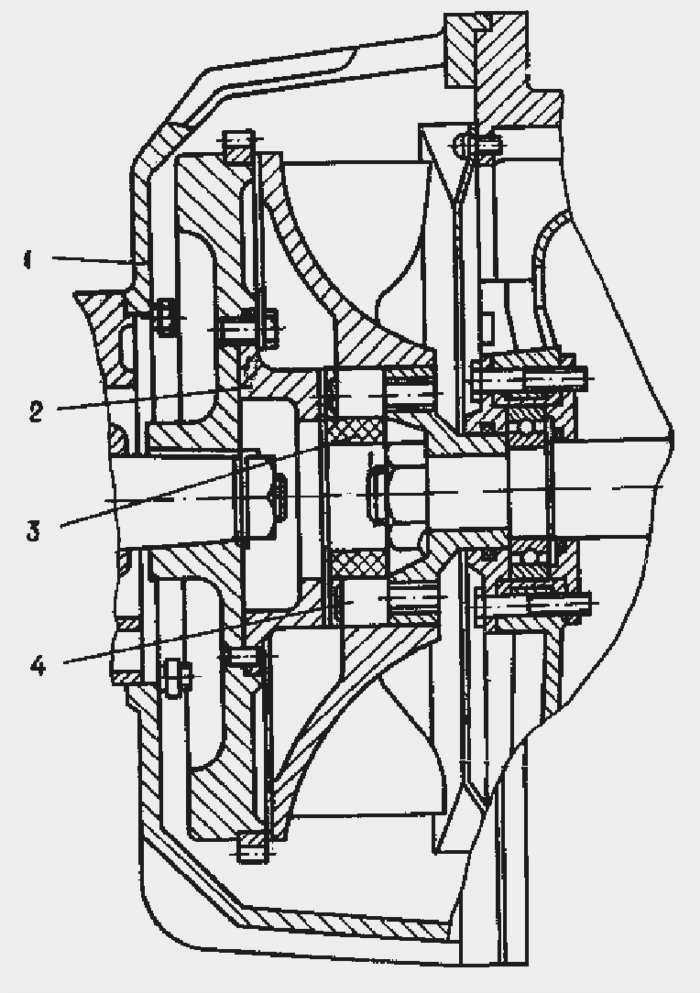

Агрегат представляет собой единый блок, где двигатель через переходник соединен с генератором. Передача крутящего момента реализована посредством упругой соединительной муфты. Эта деталь состоит из полумуфты, закрепленной на маховике двигателя, вентилятора на валу генератора и резиновой прокладки между ними. Такая схема гасит вибрации при работе.

Для запуска предусмотрены два варианта: ручной и автоматический. Работа в полевых условиях возможна при температуре от -50°C до +50°C. При относительной влажности воздуха 98% (при +25°C) установка сохраняет работоспособность. На высоте до 1000 метров над уровнем моря характеристики не меняются, но на высотах 2000–3000 метров мощность падает на 20% и 30% соответственно.

Используемое топливо и смазочные материалы строго регламентированы. Для работы подходит бензин марок А-76, А-80 или АИ-92. В качестве масла необходимо применять АС-8 или АС-10. Время работы без дополнительной заправки составляет не менее 4 часов.

Сферы применения и преимущества

Военное происхождение агрегата определяет его исключительную надежность в тяжелых режимах. Генератор не боится коротких замыканий (КЗ). Это делает его незаменимым для специфических задач, где обычные бытовые модели выходят из строя.

Основные направления использования:

• Сварочное оборудование. Агрегат стабильно работает с любыми сварочными аппаратами, даже если их мощность превышает 4 кВт.

• Железнодорожный сектор. Электростанция питает путевой электрический инструмент при ремонте и текущем содержании железнодорожных путей.



• Автономное энергоснабжение. Может выступать в качестве основного или резервного источника питания для объектов строительства, домов и дач.

Главный плюс АБ-4-Т/230-М1 — это способность работать под нагрузкой, которая многократно выше номинальной. Это критически важно при пуске мощных электродвигателей или работе сварочных инверторов. Несмотря на значительный вес в 200 кг, установка остается мобильным решением для профессионального использования.
