Здесь вы найдете 40 самых популярных в России кухонных плит, а также подробные чертежи, схемы, кладки и видеофрагменты чертежи, схемы, кладочные работы, видеоролики и описание особенностей каждого бытовая техника и камины. С полной ответственностью мы гарантируем, что все полные чертежи кухонных плит в данной главе проверены опытными монтажниками кухонных плит и соответствуют СНиП. Благодаря им в присутствии базовые теоретические знания Плиты и камины каждый сможет строить своими руками первая плита. Каждый рисунок сопровождается подробным описанием последовательности кладки кирпича, основных ошибок, возникающих при работе с глиняным раствором.
Чертежи кухонных плит и каминов
Ниже представлено открытое меню готовых чертежей кухонных плит и каминов, доступных на нашем сайте совершенно бесплатно:
- Круглая духовка в металлическом корпусе
- Небольшая плита с духовкой
- Небольшая печь для разогрева и приготовления пищи
- Небольшая плита для обогрева и приготовления пищи
- Плита Буслаева
- Трактирная плита
- Т-образная плита
- Экономичная плита
- Прямоугольная бесканальная плита
- Прямоугольный нагревательный котел
- Плита для отопления и приготовления пищи, разработанная И.Ф. ВолковымПлита Грум-Грижимайло
- Прямоугольная плита
- Русская плита
- Печник Буслаев “Шведка” (схема кладки)
- Голландская плита (схема + описание).
- Печник Проскурин (учебный фильм “Печник каменщик”)
- Прямоугольный нагревательный котел с тремя вертикальными каналами

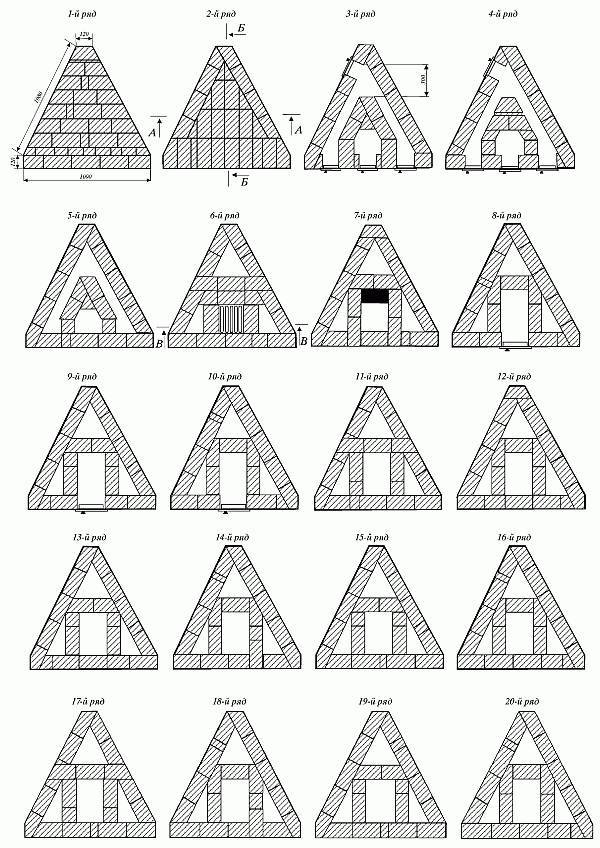

- Необычная треугольная плита
- Кирпичная банная плита с открытой печью и бойлером.
- Простая кирпичная печь для большой бани . . . .
- Русская симметричная плита А. Емшанова.
Типы конструкций и чертежей:
-цветная графика с количеством материалов
-размерные черно-белые.
Напоминаю, что эта глава будет одинаково полезна как начинающим, так и опытным кулинарам. Тщательно проанализируйте, выберите наиболее подходящие и начинайте укладывать плиты в следующем году, не забудьте написать о своих успехах в комментариях.
35 комментариев
Сайт интересный но есть вопрос к автору сайта во первых ставите ли вы сами плиты и если да то сколько берете за работу и в каком городе. И если вы напишете, я хотел бы увидеть подробное видео, как вы укладываете горшки, желательно с порядов, которые есть на вашем сайте. Я изучил почти всю теорию и подобрал чертежи подходящие, но я не уверен, что все получится, а задавать вопросы по каждой новой линии мне не кому. Хотелось бы увидеть подробное видео о том, как сделать глиняный раствор и саму плиту.
Да, я собираю плиты с 1998 года, но не очень часто, и видео не очень хорошее. Я живу в Ижевске советсвенно печи ставят в основном там, про цену не один печник вам не скажет, каждая печь индивидуально обсуждается с заказчиком. Сейчас открывается строительный сезон, и в ближайший месяц или около того я постараюсь снять несколько видеороликов о том, как собрать готовую плиту от начала до конца, ничего не вырезая, чтобы все было прозрачно.
Здравствуйте, я тоже живу в Ижевске и хотел бы узнать сколько будет стоить построить печь типа Шведка или Москвичка без фундамента и трубы в вашем варианте и как с вами связаться.
Ospisal в личном, я думаю, мы согласимся.
Сколько мы согласились списать, люди также идут выяснять.
После скидки (кто заказывает через сайт) без трубы и фундамента 10 руб.
Я живу неподалеку в Набережных Челнах
Заинтересованы в заказе комплексного барбекю
Фундамент готов 1м х 3м
Искренне ваш РуанЗдравствуйте, к сожалению, мы работаем только в нашем УР, в других регионах печников хватает и без нас.
Здравствуйте!
Если вы можете, пожалуйста, посоветуйте мне. В коттедж нужна печь для разогрева с вентиляцией духовки, размер 2,5 кирпича, 4 (лучше 3,5) кирпича. Одиночная горелка. Загрузка с узкой стороны, полость духовки сверху. Существует ли такая схема? Я действительно не хочу готовить с металлом.
При всем уважении,
Евгений.Здравствуйте, хорошо разогревающие печи с духовкой, вероятно, не доступны в таком размере, я не знаю ни одной точно. Плиты размером 4,5×4,5 обычно имеют такой размер.
Здравствуйте Александра, спасибо за вашу работу и интересные видео.
Подскажите, пожалуйста, как рассчитать фундамент для плит? Заранее спасибо.Здравствуйте, если упростить (как делают 90% производителей плит) для плит размером менее 4х4 толщина плиты 25 см с двойным армированием в зоне на 2-10 см шире духовки, для больших плит соответственно толщина плиты 30-35 см.
Здравствуйте, не могли бы вы посоветовать, какую плиту лучше выбрать для модификации, у меня дома комната 5,5 кв.м. Я хочу вычесть плиту в гостиной и вставить стеклянную дверцу, бак для воды на 10 литров, в целом я хотел бы простую плиту с каминной дверцей.
Здравствуйте, вот вариант плиты http://www.youtube.com/watch?v=VUKJgWYvo2U аналогичный только очаг будет располагаться в прихожей с врезанным порталом 500мм.
Спасибо, очень приятно, что вы уделяете внимание всем, когда это возможно! Изначально я выбрал эту плиту как единственный подходящий вариант. Однако я решил не делать бак для воды, так как сауна находится в доме и проблем с горячей водой нет. Вопрос был в том, что делать – расширить банную плиту или приспособить это место для того, что вы называете портальной рекреацией.
Здравствуйте, очень классный сайт спасибо! Я хочу построить банную печь с кирпичным углом и камином. подскажите, возможно ли объединить эти два элемента в один?
Здравствуйте, вы не сможете сделать хороший открытый камин с углем, дизайн будет намного слабее. В России, как правило, нет спроса на угольные плиты, отсюда и отсутствие опыта использования таких плит. В любом случае, я не занимаюсь изготовлением таких плит. Стоит спросить совета у украинских кузнецов, там это распространенная разновидность плит. На мой взгляд, уголь пригоден в домашних плитах только для плиты с водонагревательным котлом вне дома в котельной.
Здравствуйте Александра заранее спасибо за ваш интересный сайт.Подскажите пожалуйста.Загородный дом,23-25 кв.м.Высота потолка примерно 2,20-2,30.Какой посоветуете утеплитель.Хочу попробовать поставить сам.У вас очень интересные и понятные видео.Заранее спасибо и удачи вам!
Здравствуйте, в вашем регионе подойдет эта плита https://www.osnovaremonta.ru/kaminopech-35×35-kirpicha/
Здравствуйте, Александра, спасибо вам большое за вашу работу по созданию такого замечательного сайта. Посоветуйте, у вас много повозок, но мне нужна вытяжка с плитой и хлебопечкой, меня заинтересовала плита Бацулина. Я нашел в интернете похожий (OVUP-1), не могли бы вы взглянуть и сказать мне, будет ли он работать.
Здравствуйте Александр.Подскажите если есть время и желание,мне нужна плита для отопления трех комнат на первом этаже с общей площадью 60кв.м.Преимущество фундамента 1.5х1.5метра,какие варианты плит с вашего замечательного сайта мне могут подойти?
Здравствуйте, я рекомендую шведский А Бацулин http://www.youtube.com/watch?v=MYh_YJwqd-k, но сделайте размер немного больше 5х5 блоков.
Здравствуйте, Александр. Подскажите, можно ли установить чугунную плиту над угловым камином?
Здравствуйте, нельзя – она не будет работать и не будет продолжать гореть или нагревать что-либо.
Хорошего дня! Я хочу поставить русскую печь, начал рисовать ее сам и увидел ваше видео, где вы рисуете их в sketchup. Я также использую эту программу и в ней фактически и планирую все шаги. Если вас не затруднит, пришлите файл, я хочу ознакомиться с ним и не рисовать его снова. Заранее спасибо.
Здравствуйте, я буду выкладывать эскизные проекты в нашей группе VK, https://vk.com/club56222296 напишите там, какая плита вам нужна, я выложу проект, если он есть.
Здравствуйте, подскажите пожалуйста какую плиту построить, размер дома 48кв/м с мансардной крышей, и как можно обогреть первый этаж. Заранее спасибо.
Здравствуйте, для 48-метровой плиты я бы рекомендовал https://www.osnovaremonta.ru/shvedka-a-baculina-dvuxkolpakovayaporyadovaya-kladka/ первый этаж, если не основной, затем установить электрические радиаторы. Если основной этаж, то плита должна быть двухэтажной.
Здравствуйте, не могли бы вы посоветовать тип плиты для дома площадью 35 м кв. с двумя отдельными комнатами, но с возможностью установки теплообменника в виде бытового газового баллона для отопления отдельного здания?
Здравствуйте, на сайте нет плит с котлами для отопления 35 метров, но я рекомендую эту плиту https://www.osnovaremonta.ru/shvedka-a-baculina-dvuxkolpakovayaporyadovaya-kladka/.
Здравствуйте господин Александр, подскажите пожалуйста какую плиту поставить в гараж 7х6м, высота 2,5 в будущем хочу поднять второй этаж желательно чтобы он тоже был отапливаемый как лучше это сделать?
Добрый вечер, Александр. Вместо плиты SB-94 в плите и очаге можно использовать перемычку на стойках. Заранее спасибо.
Здравствуйте. Я хотел бы установить небольшую печь с хлебной камерой на досках пола в моем доме (1 этаж). Можно ли использовать печь на плите или нет?
Здравствуйте, без дополнительного усиления (опоры) она не будет работать, стандартная плита имеет предел 500 кг на метр площади имеет запас примерно в два раза больше, но при использовании дымоходных плит вес обычно превышает 2 тонны, не считая трубы.
Труба для томской плиты
Мы строим кладку отопительных и банных печей, каминов, многофункциональных печных комплексов.
Проекты кухонных плит и каминов
О самой плите известно немного, дизайн датируется 1932 годом. Он принадлежит мне. Подгородников. Проект был доработан А. Замашкой.
Преимущество такой конструкции в том, что очаг и стена находятся на одном уровне и перекрываются чугунными досками, а сверху дополнительно укладываются камни. Комбинация внутренних и внешних камней позволяет эксплуатировать печь как в режиме сауны, так и в режиме русской бани. Такую плиту можно устанавливать в парных с низкими потолками до 2 м. Основной лист камня, 250-270 кг, помещается в плиту и всегда остается чистым, за счет струи огня, проходящей под чугунными плитами и выжечь всю копоть. Для начала нагрева требуется около трех часов. Температурно-влажностный режим составляет 90-60 гр/30-50%. Приятного парения!
Это, пожалуй, одна из самых популярных отопительно-варочных печей RTIC 4,5×4,5 кирпича (1150×1150 мм), способная приготовить щи и испечь хлеб. Плита рассчитана на отопление дома площадью 50 м2 в соответствии с проектом A. Шалагин.
Отопительная плита двухконтурная. для отопления дома площадью 100 кв. м. Можно настроить регистр ГВС.
Плита включает в себя печь для хлеба, гриль и бойлер. Шалагин А дизайн.
Отопительная плита мощностью 4,5 кВт для обогрева дома площадью 40-50 кв. м.
Тепловая плита с хлебной камерой и очагом.Плита оснащена воздухонагревателем мощностью 2 кВт, его назначение – помочь привести холодную плиту в рабочее состояние и поддерживать необходимую температуру в уже нагретой плите. Например, вы можете использовать ночной тариф на электроэнергию, чтобы экономить дрова и поддерживать нужную температуру на плите.
Комплекс для барбекю с коптильней и грилем.
Барбекю в эконом-классе.
Камин для поддержания тепла.
Комплекс для барбекю с коптильней и грилем.
Комплекс барбекю с грилем, коптильней и камином для обогрева помещений.
Комплекс барбекю с угольным грилем, коптильней и камином для обогрева помещения..
Небольшая печь для выпечки хлеба, ширина хлебной камеры 410 мм * глубина 510 мм.
Хлебопечь для коттеджей с теплым сиденьем. Мощность этой плиты позволяет обогреть дом площадью от 30 м2 до 50 м2. Вид топлива дрова.Все плиты 2500 кг. Диаметр трубы составляет 180 мм.
Плита для дачи. Печь выложена из красного керамического кирпича. Мощность плиты позволяет обогреть дом площадью от 20 м2 до 40 м2. Вид топлива дрова.Все плиты 1900 кг. Диаметр трубы 130 мм.Мощность плиты 2,2 кВт.
Плита для коттеджа эконом-класса. Плита изготовлена из красного керамического кирпича. Мощность этой плиты позволяет обогреть дом площадью до 30 кв.м. Под плитой имеется отсек для хранения дров. В качестве топлива используется древесина. Все плиты имеют массу 1200 кг. Диаметр трубы составляет 130 мм.
Кирпичная банная печь.Печь – прямоточное отопление на *он-грей*.Огонь и отработанные газы проходят через пода печи, затем выходят в трубу.Диаметр дымохода: 140 мм.Рекомендуемые режимы работы в паровой камере температура/влажность: 60-80/60-40 Рекомендуемый объем паровой камеры 18 м3.Вес печи без учета веса трубы: 2 800 кг. Время работы печи в режиме русской бани (зима/лето): 6ч / 4ч. Вид топлива: дрова, содержание влаги макс. 20%.Количество потребляемых дров: 8 -12 кг/ч.Загрузка дров: из комнаты отдыха.Максимальная длина поленьев: 500 мм.Вес варочной шихты (чугун, камень): 100 – 150 кг. ЗАДАЧА ЗАКЛЮЧАЛАСЬ В РАЗРАБОТКЕ ЭКОНОМИЧНОЙ ПЕЧИ ДЛЯ САУНЫ
Кухонная сауна с классическим камином и жарочной камерой.
Печь с классическим камином и хлебной камерой.
Плита – камин.
Отопительная плита с камерой сгорания. Строительство печи было предложено В.И. Стрежневым. Тепловая мощность плиты Q = 3 500 ккал/ч. Размер камеры сгорания составляет 350 мм. *470 мм.
Отопительная плита с выносным топливным хранилищем. Проект печи был предложен В.И.Стрежневым. Тепловая мощность печи Q = 3 500 ккал/ч. Размер топочной камеры составляет 350 мм. *470 мм. В дизайне.
Отопительная печь ОПТ-11. мощность нагрева печи Q=3 720 ккал/ч. Размер топочной камеры 350 мм. *500 мм.
Плита с духовкой.
Каминная плита с духовкой.
Тепловая мощность при 2 пожарах в день 4,3 кВт.
Ширина конфорки 385 мм Глубина 450 мм
Идеально подходит для дома площадью от 35 до 60 м2.
Авторский дизайн.Функциональность; коптильня. плита под казан, зона тандыра, и зона мангала мойка и разделочный стол.
Плита для приготовления и разогрева пищи с отделением для хлеба.
Тепловая мощность при 2 пожарах в день 5,7 кВт
Ширина духовки 385 мм Глубина 500 мм
Идеально подходит для дома площадью от 60 до 80 м2.
Плита для ванной комнаты. Руссауна. Кулинар Автор Кузнецов И.В. Плита постоянного действия RusSauna. Характерной особенностью этой конструкции является каменная печь, изготовленная из огнеупорной нержавеющей стали. Температура камней составляет 400-450гр. Вода подается партиями по 50-80 г через воронку на верхней части бака для камней, а обратный клапан предотвращает обратный поток воды и пара. Вода падает на дно печи, по пути разбивается на раскаленных камнях в мелкий туман и выходит через трубы в паровую баню. Количество камней, которые можно поместить в печь, составляет 140-160 кг. Огонь и отработанные газы не вступают в прямой контакт с плитой, камни всегда остаются чистыми и раскаленными.
Проект 1 Печь для сауны периодического действия.
Проект 4 Плита для отопления и приготовления пищи.
Проект № 2 Каминная плита с хлебной камерой и большими дверцами топки.
Проект № 5 Финский камин и дровяная плита.
Проект №5 Финский камин с лежаком.
Указанная плита № 3 будет хорошо работать в садовых домиках, и такую плиту можно отнести к экономическому классу.
Тепловая мощность составляет около 1760 Вт при одинарном нагреве и 2940 Вт при двойном нагреве. Размер отапливаемого помещения при такой мощности составит 18-22 м2.
Плита имеет хорошо нагреваемую нижнюю часть и “колпак” в верхней части, который замедляет остывание массы горшка после обжига. В конструкцию также был включен “летний” ход, который облегчает освещение плиты и позволяет использовать ее для приготовления пищи без обогрева помещения. Плита оснащена чугунной одноконфорочной варочной поверхностью.
Проект №7 Плита для отопления и приготовления пищи
Проект №7 Плита для отопления и приготовления пищи
Проект #14 Плита для отопления и приготовления пищи.
Колокольная печь.
Российская плита с нижним нагревом. По схеме Александра Володина. Кирпичи 6х7.
Русская плита с камерой сгорания и дефлектором.
Проект № 12 Камин и плита с хлебной камерой.
Проект № 1 Гриль
Каминная плита с варочной панелью и отделением для хлеба.
Камин с плитой и хлебницей.
Проект № 10 Каминная плита с хлебницей и отделением для выпечки.
Коптильня состоит из двух коптильных камер – одна для горячего копчения, другая для холодного.

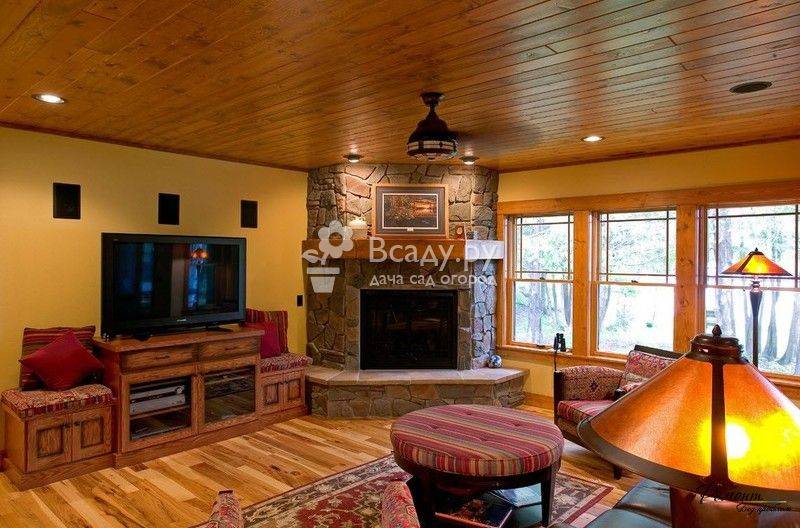

Каминное отопление (печь-камин)Угловой камин.
Каминное отопление (печь-камин) и плита в гостиной.
Нижняя печь
Плита предназначена для садового домика. 20 кв.м. с подогревом.
Чертежи каминов: от простого к сложному.
Возводя кирпичный камин своими руками, необходимо произвести правильные расчеты всех его параметров, чтобы он выполнял не только декоративную функцию, но и практическую, обогревая помещение. Прежде всего, необходимо определить размеры очага или портала:
- Соотношение его площади должно быть примерно 1:50 к аналогичным характеристикам помещения. Если площадь помещения составляет 20 м², площадь очага составляет 0,4 м².
- Высота и ширина должны иметь соотношение 2:3. Простое уравнение дает следующее соотношение сторон: 51×77 см
- Не менее важна глубина портала, от которой будет зависеть тяга. Она должна составлять 70% от роста, в данном случае 34 см. Увеличение этого показателя приведет к чрезмерной потере тепла, уменьшение – к задымлению помещения.
- Поверхность дымохода в 10-15 раз меньше поверхности портала.
- Перед топкой должна быть установлена площадка шириной 45-50 см.
- Подиум по бокам портала – до 30 см.
- За пределы платформы топки передаточная пластина должна выступать на 30 см.
Если говорить о необходимом количестве кирпича и различных расходных материалов, необходимых для работы, – назвать конкретные цифры не представляется возможным. В каждом конкретном случае полученные значения будут разными и напрямую зависят от размера возводимого камина.
Вы можете сделать собственные расчеты и выбрать наиболее подходящий вариант планировки.
Также узнайте, как сделать камин.

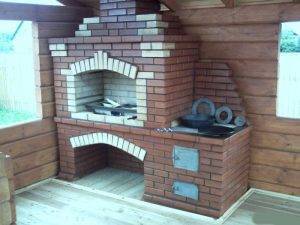

Строительство традиционной плиты с традиционным котлом
Хорошо бы заранее продумать метод или найти его в Интернете. Готовая перекладина облегчит размещение котелка с казаном. Поверхности внутри каменки не должны иметь выступов. Используются чугунные элементы, такие как двери, камины и дымоходы.
При укладке кирпича проверьте ширину горизонтальных швов. Это должно быть одно и то же.
Сначала укладывается основная часть, а затем крепится камера чайника.
Стена со стороны гриля должна быть сложена из 2 кирпичей.
Казан помещается в подставку для казана. В передней стене есть две двери – входная и дверь для уборки.
Внутренние стенки выполнены из жаропрочного кирпича, а на дне камеры необходимо установить колосниковую решетку.
Печь сохнет около 2 недель, после чего можно приступать к облицовке. Для этого можно использовать штукатурку или облицовочный кирпич.

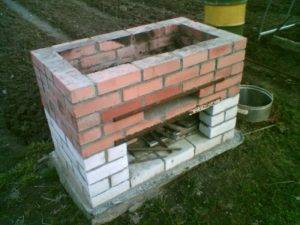

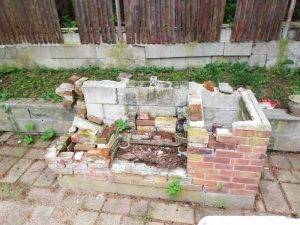

Убийство простой плиты для барбекю

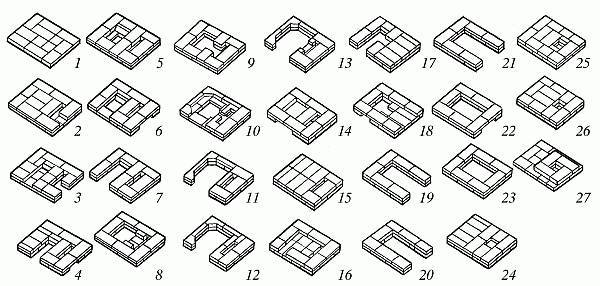

План укладки должен быть составлен заранее. Стена выкладывается в полкирпича с использованием бетонного раствора для скрепления.
В зависимости от формы проема высота стены составляет 80 см для прямоугольных проемов и 60 см для изогнутых проемов.
Прямоугольный проем закрывается сверху металлическим профилем, который служит основанием для кирпичей. Арочный проем оформлен сверху в раме из досок. На этот каркас укладываются кирпичи и оставляются для схватывания раствора.
Во время кирпичных работ необходимо установить трубу, если будет раковина. Через эту трубу будут проходить водопроводные трубы.
При укладке следует помнить три важных правила:
- Качество кладки проверяется по ширине швов (швы должны быть ровными),
- Между столом и верхним краем проема должно быть не менее 2 рядов кирпичей,
- Арочный проем должен иметь центральный кирпич в верхней части.
После того как нижний уровень плиты установлен, выполните стяжку конструкции, включая место для раковины.
После заливки стяжка сохнет около трех дней.
Затем устанавливаются столешницы.
Как совместить преимущества камина с практичностью кухонной плиты?
Для того чтобы добиться декоративных качеств камина в доме и в то же время простоты использования и практичности закрытой плиты – необходимо объединить преимущества обоих решений. В этом отношении есть, по крайней мере, три возможности.
- Независимые плиты и камины своими руками в одном корпусе и с общим дымоходом.
- Камин используется в качестве камеры для обжига кирпичной печи.
- Металлическая плита с конвекционным нагревом воздуха в помещении.
Рассмотрите каждый вариант подробно.

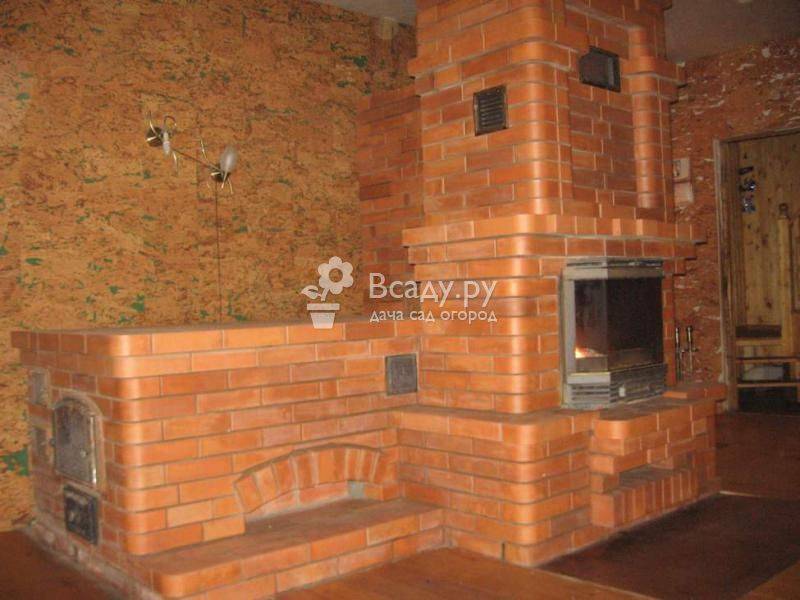

Плита с пристроенным камином
Самый простой способ построить плиту с камином, встроенным в боковую часть. В одном блоке кладки имеется два независимых отопительных прибора.
При строительстве такой плиты своими руками важно учесть, что будет общий дымоход
Недостатками этой конструкции являются громоздкость, большое количество кирпичей для строительства и большая занимаемая площадь, однако плиту можно использовать для постоянного отопления, а камин – как способ быстро согреться у огня.
Металлический камин с кирпичной стеной
Второй способ – обложить готовый металлический камин кирпичом. По сути, вы получаете обычную плиту, в которой камин выступает в качестве камеры сгорания.
Для более эффективного отвода тепла можно сделать несколько каналов в дымоходе. Тогда и сам дымоход будет нагреваться и излучать тепло в помещение. Готовые металлические камины имеют стеклянные дверцы. Через них можно любоваться пламенем.
Топливная эффективность камина гораздо ниже, чем у хорошей кухонной плиты, поэтому он будет более экономичным дымоходным прибором для загородных домов. Кроме того, дымоход, который также выделяет тепло, будет расположен слишком высоко и будет нагревать воздух у потолка, а не внизу помещения.
Готовая конструкция – металлический камин
Одним из лучших вариантов являются металлические каминные печи для загородных домов, в которых используется конвекционный нагрев воздуха. Для этого прикрепите экран на небольшом расстоянии от раскаленных металлических стенок.
В образовавшемся канале воздух нагревается и поднимается вверх, а его место занимает новый, холодный воздух. Конвекция очень быстро нагревает все помещение. Экран может представлять собой дополнительную металлическую пластину или стену с отверстиями внизу и вверху.
Подготовка к строительству
Прежде чем приступить к воплощению идеи кухонной плиты в вашем доме, необходимо подготовить проект. Без него все манипуляции будут происходить спонтанно, что приведет к тому, что плита просто не будет работать. Функциональность банной плиты обеспечивается строгим соответствием определенных размеров значимых узлов.
Расчет следует начать с измерения площади поверхности помещения. Размер печи напрямую связан с расчетным значением. Слишком маленький очаг не дает той же мощности, что и печь, а слишком большой очаг приводит к большому расходу топлива. Площадь очага рассчитывается из площади помещения, деленной на 50. Затем подберите высоту и ширину так, чтобы соотношение было 2/3. Чтобы определить глубину, умножьте высоту на 2/3. Еще один параметр, который остается рассчитать, – это площадь дымохода, которая в 10 раз меньше площади каминного проема.
Несмотря на простоту расчета, не каждый возьмется за его выполнение. Малейшая неточность приведет к неровностям, которые отзовутся, когда вся работа будет закончена. По этой причине даже многие опытные мастера предпочитают использовать таблицы, в которых все параметры уже рассчитаны.

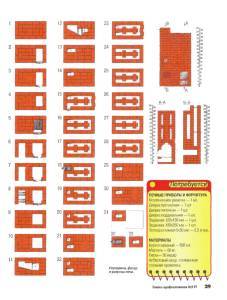

Пример размерной таблицыЧертежи будущей банной плиты выполняются в соответствии с подготовленными размерами. Они указывают взаимное расположение основных узлов, конструкцию очага и дымохода, а также внешний вид облицовки. Этого достаточно, чтобы понять, что рисовать самостоятельно будет сложно.
В этом поможет готовый проект, содержащий все необходимые данные. Эта конструкция была разработана в соответствии с существующей моделью, поэтому нет никаких оснований для сомнений. Дизайн включает блок-схему – подробное описание того, как устроена плита. Существуют различные конструкции, описывающие строительство больших плит для домов и маленьких для кирпичных коттеджей. Размер помещения, расположение и функция плиты должны определять выбор подходящего дизайна.
Требования безопасности для плиты

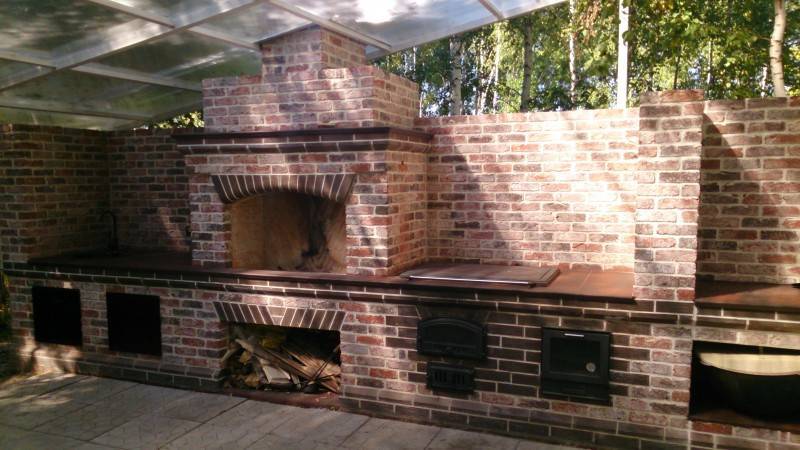

Если вы хотите установить барбекю на своем участке, первое, что нужно сделать, это выбрать место, где оно будет расположено.
На этапе проектирования важно учесть строительные нормы и требования пожарной безопасности для этой конструкции.
Для приготовления пищи используются огнеупорные кирпичи, которые долгое время выдерживают высокие температуры и проводят тепло.
Плита сильно нагревается, поэтому нельзя ставить деревянные конструкции рядом с задней стенкой плиты. Расстояние от места установки плиты должно составлять не менее 5 метров.
Рядом с грилем не должно быть легковоспламеняющихся материалов и веществ.
Для строительства зоны отдыха или летней кухни рекомендуется использовать кирпич или плитку, а деревянные конструкции пропитать специальным огнеупорным раствором.
Сидячая конструкция должна быть оснащена вытяжкой, а сама плита – хорошо продуманным дымоходом.
Плита для барбекю должна иметь оптимальную высоту столешницы и рабочие зоны для удобства приготовления пищи, без острых углов и выступающих частей.
Варочная поверхность гриля
Следующий ярус состоит из очага и стен. Очаг выполнен из двух слоев кирпича. Стены изнутри выложены из огнеупорного кирпича, а снаружи – из лицевого кирпича.
Стандартные размеры топки составляют 600*700 мм. Для печи с прямоугольным проемом достаточно 9 рядов кладки, для арочного проема высота стены составляет 7 рядов.
Топка завершается еще 2 рядами кирпичей. Затем укоротите ряды, чтобы сформировать дымоход. Боковые стены укорачиваются на 1/4 кирпича в каждом ряду, а задняя и передняя стены укорачиваются на полкирпича. Прибавьте 7 рядов.
Затем изготавливается дымоход. Не делайте дымоход очень высоким. Рекомендуется укладывать 12-14 рядов кирпичей.
Если у вас нет опыта, вы можете сделать не только самый простой кухонный гриль из кирпича.
Если вы будете внимательны, то сможете построить более сложную плиту для барбекю своими руками.
Установка каминной печи
Если вы хотите опробовать печь сразу после укладки, чтобы проверить ее возможности, этого нельзя делать ни в коем случае. Прежде всего, стены установки должны быть хорошо высушены. Это не является проблемой в жаркие летние месяцы. Именно поэтому эксперты рекомендуют строить кладку дровяных печей летом, когда естественное тепло может высушить стены всего за неделю. Для этого откройте все двери и жалюзи и снимите конфорки с плиты.
Разогрейте печь небольшим количеством дров, не давая температуре во внутренних камерах подняться слишком высоко. Если дымоход имеет отдельные дымоходы, рекомендуется сжигать дрова в двух каминах одновременно. Это принесет пользу кастрюле, равномерно распределяя тепло по всей массе. Этот процесс следует выполнять 2-3 раза в день в течение 7-10 дней. Вы будете знать, что каменка полностью сухая, когда на металлических поверхностях внутри каменки не будет конденсата. Некоторые пользователи обогревателей помещают в нижние вентиляционные каналы скомканные газеты, по которым можно определить, готов ли обогреватель к интенсивному использованию.
При сушке и испытании печи в швах кладки могут появиться небольшие трещины и разрывы. Для их обнаружения необходимо тщательно осмотреть все внешние поверхности. Однако не спешите устранять дефекты, пока нагреватель не проработает на максимальной мощности не менее двух-трех месяцев. Конечно, это относится только к незначительным дефектам. Глубокие щели, через которые дым или угарный газ могут проникнуть в помещение, должны быть немедленно и тщательно заделаны. Внешние поверхности банной плиты необходимо регулярно осматривать. Внутренние камеры и воздуховоды необходимо чистить каждый год после окончания отопительного сезона.
Преимущества каминов очевидны, поскольку они позволяют решить множество проблем, связанных с отоплением и приготовлением пищи, а также с дизайном и оформлением интерьера загородных домов. Такой отопительный прибор не будет лишним, даже если у вас газовое отопление, так как он даст уверенность в завтрашнем дне и обеспечит невероятно теплую и комфортную атмосферу. При выборе дизайна радиатора важно учесть все особенности помещения, а при работе необходимо тщательно соблюдать размеры и быть предельно собранным. Только при соблюдении всех условий вы сможете долгие годы наслаждаться теплом и уютом камина, построенного своими руками.
Проектирование и строительство каминов своими руками
Для начала необходимо подготовить проект кладки камина. Когда вы определитесь с размером и формой, возьмите за основу любое типовое решение и адаптируйте его к вашей комнате. Не игнорируйте этот этап, поскольку он даст вам глубокое понимание всего процесса.
Исходя из плана и схемы стены, можно рассчитать необходимое количество кирпичей и связующих материалов. Обычно это делается для каждого ряда, кроме цокольного.
Схема традиционного камина
Этот вариант больше всего подходит для начинающих. Для его изготовления вам понадобится немного материала, но он обеспечит хорошее отопление помещения площадью до 35 квадратных метров.
Для прихожей она может быть более высокой, а полку можно украсить различными элементами. В современной архитектуре частных домов часто используется деревенский стиль.

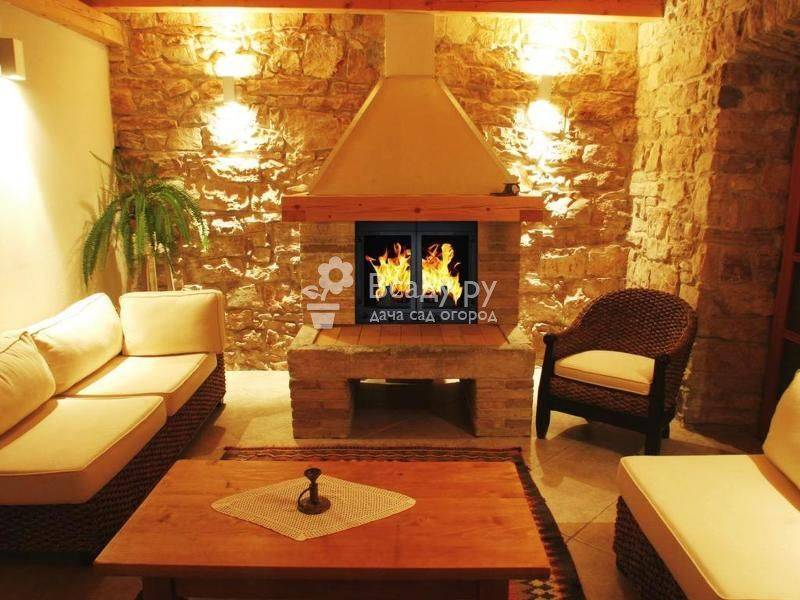

Также можно установить отдельно стоящий очаг, не прикрепляя его к стене. Это позволяет подчеркнуть его декоративные качества.
Или, наоборот, он может быть встроен в стену для экономии места.
Угловые камины: схемы и фото
Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших прихожих или спальнях. Схема расположения показана ниже.
Камин может иметь открытую или закрытую камеру сгорания.
Модифицированный вариант – угловой садовый камин с плитой очень удобен для загородных домов. Такая конструкция не только имеет функциональное назначение, но и станет украшением садового участка. Согласно этой схеме, его можно установить как на улице, так и в частном доме.
Схема может быть легко смоделирована в соответствии с вашими потребностями. Его можно легко приспособить для создания красивой летней кухни.
Садовый камин
Открытый камин для барбекю не так уж сложен, ознакомьтесь с его устройством и исполнением, и вы легко сможете установить его в саду в соответствии со схемой.
Садовый камин с грилем выглядит очень атмосферно благодаря каменной отделке. Вы можете изменить базовую схему по своему вкусу, как показано на рисунке.
Как пользоваться плитой для барбекю
Несколько основных правил эксплуатации кирпичной садовой плиты помогут продлить срок ее службы.
- В топке должно быть достаточно воздуха для полного сгорания топлива и образования большого количества сажи на стенках.
- Дверь для сквозняка следует держать открытой.
- Каменку лучше топить твердыми дровами.
- Рекомендуется использовать специальное оборудование для приготовления пищи.
Хорошо спроектированная зона барбекю с грилем в центре не только позволит вам хорошо провести время на свежем воздухе, но и приготовить полезные блюда. Он станет отличным дополнением к любому сайту.
Фонд
Работа по установке барбекю начинается с заливки фундамента, независимо от размера строения. Срок службы строения во многом зависит от качества фундамента.
Необходимо вырыть котлован глубиной 25 см. Размер фундамента должен быть на 50 см больше, чем размер плиты для сауны.
Дно заполняется щебнем. Затем заливается небольшой слой бетона и укладываются арматурные стержни для увеличения прочности.
Металлические прутья вбиваются вертикально и укладываются горизонтально, а в местах пересечения скрепляются скобами для придания дополнительной прочности.
Затем яма полностью заполняется бетоном и отставляется на 3 дня, накрывается пленкой. Кирпичи следует подкладывать под края листа, чтобы предотвратить контакт между поверхностями.
Каталог проектов
Все дизайны плит защищены авторским правом. Эти проекты кухонь и каминов не могут быть воспроизведены, скопированы или распространены полностью или частично любыми средствами.
Каталог выполненных проектов постоянно обновляется.
Авторские проекты кухонь и каминов, включенные в этот каталог, были профессионально разработаны компанией “Мастер” в соответствии с действующими требованиями пожарных и строительных норм и правил и прошли государственную проверку с выдачей лицензии.
Качество и содержание проектов, включенных в каталог, позволяет класть плиты своими руками, не имея навыков в изготовлении плит: авторская технология кладки плит, включенная в проекты, обеспечивает вертикальную и горизонтальную однородность кладки, ее долговечность благодаря правильной укладке кирпича и качеству приготовленного раствора, и охватывает все элементы процесса изготовления плиты (камина). Посмотрите реализацию проектов домашних плит, отзывы и примеры кладки в дистанционном обучении.
Проектирование печного отопления целесообразно выполнять уже на стадии проектирования жилища, чтобы связать фундамент печи или камина с конструктивными элементами здания, чтобы сделать отверстия для печи в потолке и чердачных перекрытиях в соответствии с пожарными и строительными нормами.
Выбор дизайна остается за заказчиком. Существует множество факторов, которые может решить только он: тип и внешний вид плиты, функциональность и т.д. Технические вопросы, касающиеся подключения плиты (камина) к планировке помещения, можно решить с помощью выбора дизайна.
С помощью наших разработок и бесплатных консультаций по реализации проекта вы сможете решить проблему плитного отопления в своем доме самостоятельно, без помощи специалистов.
Спроектированные нами кухни из каменной кладки быстро и хорошо прогревают помещения при низком расходе дров, долго сохраняют тепло, проверены годами эксплуатации и имеют хорошие отзывы (см. “Конструктивные особенности наших кухонь”). Мы гарантируем качество и долговечность плит, изготовленных по нашим проектам.
Проектная документация включает:
I. Графическая часть проекта (рабочие чертежи):
- План расположения плиты на фундаменте с указанием размеров и стояка трубы (для больших плит и плит со смещенным стояком трубы);
- Внешний вид;
- Вертикальные разрезы;
- Расход материалов;
- Технические характеристики плиты, камина, гриля с их особенностями;
- Схема плиты, показывающая отдельные кирпичи и литье для плиты. Пояснительные записки;
- Расчеты и графическое представление сложных компонентов кухонной плиты. Для проектов с арочными сводами и арками включено графическое представление расчетов опалубки и технологии опалубки;
- Два варианта трубных каналов – кладочная труба и сэндвич-труба.
Дополнительные графические материалы:
- Технология изготовления кожуха зуба дымохода, кожуха камина, кожуха очага, если они присутствуют в проекте;
- Конструкции поперечного сечения потолков и стоек.
II. Теоретическая часть проекта:
Технология кладки печей, каминов, грилей (подробное описание всего комплекса кухонных работ), включая:
- Состав и приготовление растворов, используемых для кладки и отделки плит;
- Отделка поверхностей плит и каминов;
- Сушка и ввод в эксплуатацию плит;
- Эксплуатация и обслуживание кухонных плит;
- Инструменты и оборудование для работы на плите;
- Общие принципы работы каминных плит;
- Правила и нормы пожарной безопасности.
III. Видео “Установка кухонной плиты и нагревательного гриля”:
По запросу к каждому проекту прилагается видеоролик, включающий полный цикл кладки плиты для приготовления пищи и гриля 1202 от фундамента до установки сэндвич-трубы включительно. Продолжительность видеоролика составляет 55 мин. Стоимость видеоролика без стоимости проекта – 400 рублей.
Реализация проекта №176 POW – 2800
- Уважаемые мастера, приобрела вашу чертежную документацию на ПОВ 2800 с пекарной камерой и грилем (№176), но не могу понять раскладку 16-18 рядов. Я буду очень признателен, если вы пришлете мне более подробную версию этих рядов.
- Доброе утро, я хотел бы уточнить – как готовится глина для свода топки? (проект 176)
- Доброе утро! Мне наконец-то удалось продать свою плиту №176. Плита стояла с открытой дверцей и плитами. Прилагается инструкция для первой стрельбы, но в общих чертах. Хотелось бы получить разъяснения, как сушить плиту с двумя конфорками и как лучше ее нагреть, чтобы прогреть помещение?
- Спасибо за ваш ответ. Я понимаю, что во время сушки топка и камин нагреваются попеременно. Вопрос о нагреве каменки относится к эксплуатации печи после ее установки. Достаточно ли подогрева под огнем и можно ли добавить тепла в камеру сгорания, или совместный обжиг снижает долговечность плиты?
- Для обеспечения производительности и долговечности кухонных плит, каминов и барбекю используются только запатентованные разработки;
- Все конструкции плит, представленные в каталоге, предназначены для сжигания дров;
- Ассортимент конструкций приведен в каталогах;
- Если в описании проекта в каталоге указано “Проект выполнен в 3D”, то он дополнительно включает:
- Внешний вид (цветной):
- 3D макеты, показывающие каждый кирпич и отлитую в них печь (цветные).
Пример реализации проекта, выполненного в 3D. Другие проекты каталога будут преобразованы в 3D.
Внимание! Если расположение дымохода или дверцы очага не соответствует потолочному проему и планировке помещения, или если необходимо поменять местами элементы, графическая часть проекта по запросу может быть отправлена в зеркальном отображении.
Скидки:
1. при заказе двух или более дизайнов, фиксированный скидка 15%.
ВниманиеЕсли сумма скидки на покупку двух дизайнов превышает стоимость одного из дизайнов, он включается бесплатно.
2. при заказе учебного набора с покупкой дизайна из каталога, вы получаете постоянную скидку в размере скидка 25%.
- Кирпичный барбекю своими руками. Фотогид.
- Типы дровяных плит для дома.
- Конденсация водяного пара в дымоходе.
- Дымоход для твердотопливного котла своими руками.
- Как оградить дровяную печь кирпичной кладкой?.
- Голландская печь: как сделать ее своими руками, пошаговая инструкция, чертежи, гребля.
- Многослойный дымоход: как построить его самостоятельно без ошибок.
- Чистка дымохода – 5 лучших признанных средств, а также как почистить его самостоятельно.
- Как правильно разогревать плиту.
- Газовый котел взрывается при сильном ветре: почему это происходит и что делать?.
